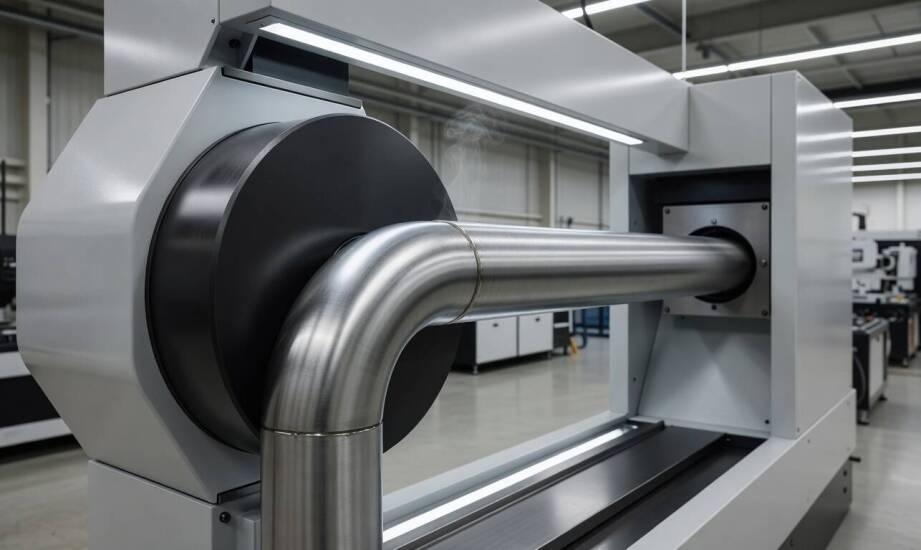

Jak trzpień zapobiega spłaszczeniu rury i utracie kształtu przy gięciu CNC

Przy gięciu cienkościennych rur o małych promieniach samo zastosowanie siły zginającej nie wystarcza do zachowania idealnego, pierwotnego kształtu. Podczas formowania materiału zewnętrzna ścianka ulega silnemu rozciąganiu, natomiast wewnętrzna jest poddawana ściskaniu. Bez odpowiedniego wewnętrznego podparcia przekrój rury natychmiast ulega spłaszczeniu. Taka utrata geometrii obniża powtarzalność wymiarów i uniemożliwia bezproblemowe łączenie elementów w zautomatyzowanej produkcji seryjnej. W branżach takich jak motoryzacja czy meblarstwo zachowanie idealnego światła przewodu stanowi absolutną konieczność technologiczną. Z tego powodu do zaawansowanej obróbki wykorzystuje się narzędzia, które stabilizują metal od środka.

Współpraca oprzyrządowania podczas formowania materiału

Trzpień wprowadzany do wnętrza rury przed rozpoczęciem cyklu roboczego podtrzymuje ściankę w newralgicznej strefie gięcia. Matryca formująca obraca się wokół własnej osi, nadając detalowi precyzyjnie zaprogramowany kąt. W tym samym czasie rolka dociskowa oraz rolka przeciwdociskowa stabilizują obrabiany materiał od zewnątrz, prowadząc go wzdłuż wyznaczonej ścieżki. Wspólne i wysoce zsynchronizowane działanie tych wszystkich elementów mechanicznych zapewnia optymalne rozłożenie naprężeń i zabezpiecza metal przed pęknięciem.

Nowoczesne giętarki trzpieniowe pozwalają na pełną kontrolę nad ruchem rdzenia formującego. Trzpień pozostaje całkowicie nieruchomy lub przesuwa się synchronicznie z posuwem rury, utrzymując stałe podparcie aż do zakończenia całej operacji tworzenia łuku. Rozwiązanie to sprawdza się doskonale zarówno przy klasycznych rurach okrągłych, jak i w specjalistycznych maszynach do profili. Przy obróbce przekrojów kwadratowych lub prostokątnych montuje się specjalne trzpienie segmentowe, a także przegubowe układy kulowe dopasowane do geometrii wewnętrznej profilu. Komputerowe sterowanie procesem eliminuje błędy ludzkie i pozwala powielić ten sam promień na tysiącach sztuk.

Eliminacja deformacji i dobór parametrów obróbki

Próba zagięcia cienkościennej rury na małym promieniu bez użycia wewnętrznego rdzenia błyskawicznie prowadzi do powstania poważnych wad strukturalnych. Najczęściej następuje całkowite spłaszczenie przekroju, wyraźne marszczenie ścianki na wewnętrznym łuku oraz niebezpieczne pocienienie materiału na zewnętrznej krawędzi. Zastosowanie odpowiednio dopasowanego oprzyrządowania skutecznie zapobiega tym zjawiskom. Pełne podparcie umożliwia gięcie rur o bardzo wymagającym stosunku średnicy zewnętrznej do grubości ścianki, pokonując bariery typowe dla starszych metod beztrzpieniowych.

Precyzyjny dobór promienia gięcia, średnicy trzpienia oraz odpowiedniej grubości ścianki wynika bezpośrednio z fizycznych właściwości obrabianego materiału. Kluczową zmienną jest granica plastyczności konkretnego gatunku stali węglowej, nierdzewnej lub stopów aluminium. W urządzeniach sterowanych numerycznie maszyna przetwarza te parametry na podstawie wprowadzonych danych materiałowych. Sterownik samodzielnie przelicza optymalną siłę docisku i prędkość wysuwu rdzenia. Przy planowaniu cyklu produkcyjnego uwzględnia się również docelowe tolerancje wymiarowe układu wydechowego czy stelaża meblowego. Im cieńsza ścianka i mniejszy promień łuku, tym więcej ruchomych segmentów musi posiadać rdzeń podtrzymujący.

Wpływ technologii na efektywność produkcji seryjnej

Wysokowydajna produkcja seryjna komponentów dla przemysłu ciężkiego wymaga bezwzględnego trzymania się narzuconych standardów jakościowych. Maszyny wykorzystujące wewnętrzne podparcie materiału wykazują największą przewagę przy obróbce długich partii detali, gdzie minimalne odchylenie od zadanej geometrii skutkuje odrzuceniem całego podzespołu. Integracja systemu formującego z automatycznymi podajnikami rur oraz stacjami cięcia znacząco skraca czas wykonania jednej sztuki i drastycznie ogranicza ilość drogich odpadów materiałowych.

O technicznej i ekonomicznej zasadności wdrożenia tej metody decydują nie same parametry urządzenia obróbczego, lecz wymagany kształt końcowy, dopuszczalne odchylenia wymiarowe detalu oraz planowany nakład. Odpowiednio skonfigurowany układ matrycy, rolek i wielosegmentowego rdzenia stanowi fundament nowoczesnej obróbki plastycznej na zimno. Gwarantuje on niezawodność całego procesu, zachowując powtarzalność wyrobów niezależnie od stopnia skomplikowania projektowanej konstrukcji stalowej.
